Ominaisuudet

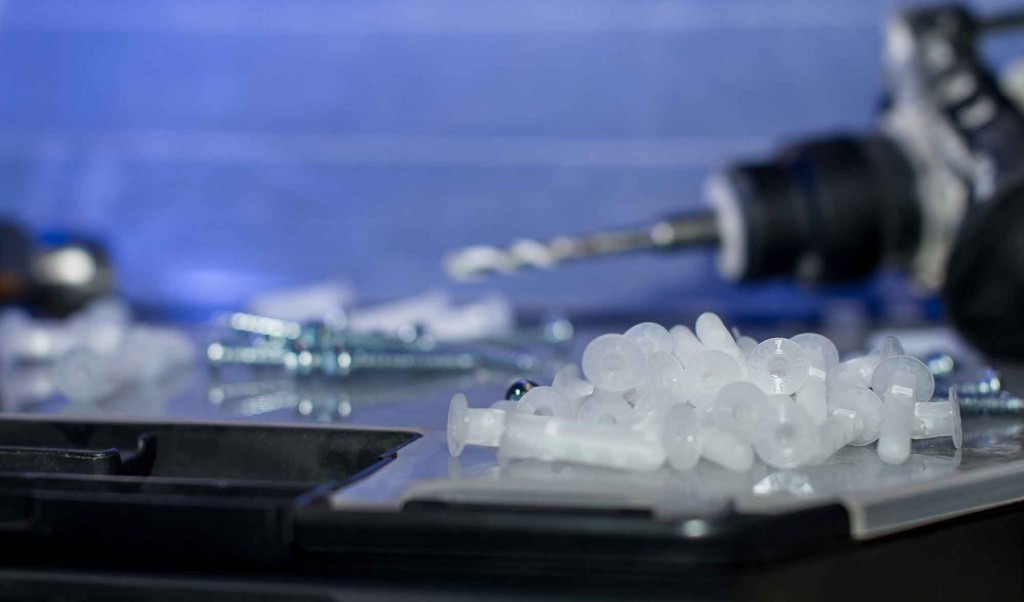

ALLIGATOR -kiinnike toimii lähes kaikissa seinämateriaaleissa kuten kipsilevy, Siporex, betoni, tiili ym.. Kiinnikkeen ainutlaatuinen toimintatapa pakottaa seinän ja ruuvin saumattomaan yhteistyöhön. Kierrettäessä ruuvia kiinnikkeeseen se muovaa kiinnikkeen juuri reikään sopivaksi täyttämällä kaikki reiän epätasaisuudet. Poiketen tavallisista kiinnikkeistä ALLIGATOR -kiinnikkeen pitoalue ulottuu kiinnikkeen koko pituuden ja täydet 360º sen ympäri.
ALLIGATOR kestää betonissa vetoa yli kaksi kertaa enemmän kuin vastaavan kokoiset metalliset laajennusankkurit.
Levy- ja ontelomateriaaleissa kiinnike avautuu ja muodostaa voimakkaan kiilan.
- Toimii lähes kaikissa levy- ja umpimateriaaleissa
- Asentaminen ei vaadi erikoistyökaluja
- Samaan kiinnikkeeseen voidaan käyttää eri ruuvikokoja
- Kiinnike muotoutuu reikään
Käyttökohteita
- Hyllykannakkeet
- Sovella ja Elfa -säätölistat
- Taulutelevisiot
- Palovaroittimet
- LVI-kannakkeet
- Taulut
- Valaisimet
- Kantokiskot
- Kaiteet
- Kylpyhuonekalusteet
- Kannattimet
- Sähkö- ja sulakekaapit
- Verhotangot
- Nyrkkeilysäkit
Soveltuu materiaaleille
- Kipsilevy
- Betoni
- Erikoiskovakipsilevy
- Ontelolaatta
- Tiili
- Reikätiili
- Kevytsoraharkko
- Kevytbetoni
- Lastulevy
- Kaksoiskipsilevy
- Laatta ja kipsilevy
- Luonnonkivi
Toggler®
ALLIGATOR -valikoima
Varma yleiskiinnike ilman laippaa Varma yleiskiinnike ilman laippaa Varma yleiskiinnike laipalla Varma yleiskiinnike ilman laippaa Varma yleiskiinnike laipalla Varma yleiskiinnike laipalla Varma yleiskiinnike ilman laippaa
ALLIGATOR A5
ALLIGATOR A6
ALLIGATOR AF8
ALLIGATOR A10
ALLIGATOR AF5
ALLIGATOR AF6
ALLIGATOR A8
Asennusohjeet
1. Poraa kiinnikkeen halkaisijan kokoinen reikä.
2. Työnnä kiinnike paikoilleen.
3a. Kierrä ruuvi. Umpimateriaaleissa kiinnike täyttää reiän.
3b. Levy- ja ontelomateriaaleissa kiinnike avautuu ja muodostaa voimakkaan kiilan.
Tekniset tiedot
Kaikki ALLIGATOR- kiinnikekoot kestävät suurempia painoja, kuin muut samankokoiset muovi kiinnikkeet sekä suurin osa metalli- ja kemiallisista kiinnikkeistä. ALLIGATOR- kiinnikkeet on suunniteltu toimimaan myös ontelo- ja levyrakenteissa. Niissä kiinnike kestää enemmän kuin suurin osa kilpailevista levy-ja onteloseinäkiinnikkeistä.
Alla olevassa taulukossa on riippumattoman testilaboratorion tulokset veto-ja leikkauslujuuskokeista. Kiinnityksen kestävyys on suoraan verrannollinen kiinnikkeen kokoon, seinämateriaalin kestävyyteen ja ruuvin kokoon. Reiän halkaisijan poikkeamat vaikuttavat kestävyyteen kääntäen verrannollisesti.
ULOSVETOARVOT
| AF5 / A5 | AF6 / A6 | AF8 / A8 | A10 | |
|---|---|---|---|---|
| Kipsilevy 12,5 mm | 26 kg | 31 kg | 39 kg | X |
| Ruuvi Ø | 4 mm | 5 mm | 6 mm | |
| Erikoiskova kipsilevy 12,5 mm | 48 kg | 64 kg | 99 kg | X |
| Ruuvi Ø | 4 mm | 5 mm | 6 mm | |
| Kipsilevy 25 mm (2×12,5 mm) | 31 kg | 47 kg | 79 kg | n/a |
| Ruuvi Ø | 4 mm | 5 mm | 6 mm | |
| Täystiili | 258 kg | 298 kg | 351 kg | 216 kg |
| Ruuvi Ø | 4 mm | 5 mm | 6 mm | 8 mm |
| Kevytbetoni G4/600 | 69 kg | 88 kg | 153 kg | 246 kg |
| Ruuvi Ø | 4 mm | 5 mm | 6 mm | 8 mm |
| Betoni K25 | 358 kg | 619 kg | 563 kg | 1150 kg |
| Ruuvi Ø | 4 mm | 5 mm | 6 mm | 8 mm |
| Betoni K35 | 1053 kg | 1197 kg | 1401 kg | 1700 kg |
| Ruuvi Ø | 5 mm | 6 mm | 8 mm | 10 mm |
- X = Kiinnikettä ei voida käyttää kyseisessä materiaalissa
- n/a = Ulosvetoarvoa ei ole saatavilla. Kiinnike kuitenkin soveltuu kyseiseen materiaaliin
- Taulukon arvot ovat maksimi ulosvetoarvoja. Rakennusteollisuus suosittelee suurimmaksi ripustettavaksi kuormaksi 1/3 maksimi ulosvetoarvosta. Seinän ikä, kunto, laatu, vipuvarret sekä ruuvi vaikuttavat kestävyyteen. Tarkemmat tiedot ulosvetoarvoista löytyvät teknisistä esitteistä ja myyntipakkauksista.
